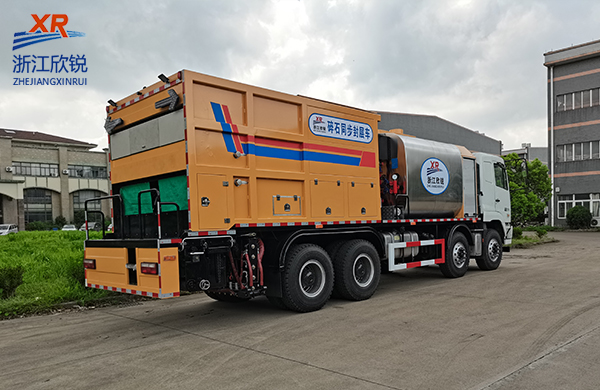

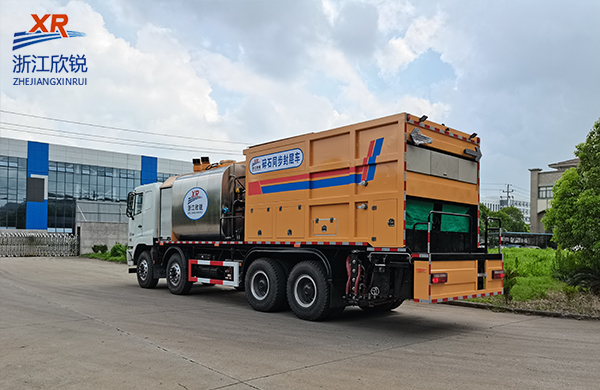

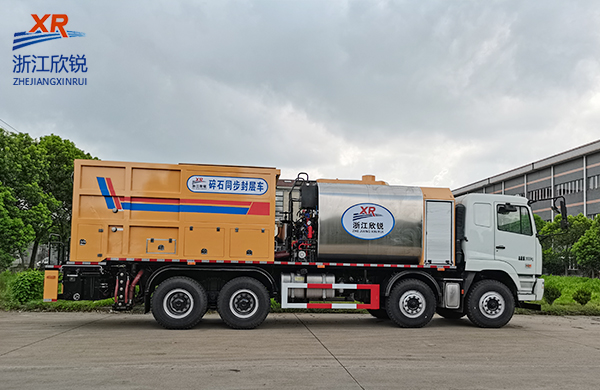

橡胶沥青碎石同步封层车
产品特色： 1、本车型为根据国外客户要求，定制性设计开发。 2、采用华菱汽车底盘，380马力汉马发动机，动力强劲，驾驶舒适。 3、四桥底盘，中间轴距4400，车身总长11米，行走、转弯更灵活。 4、全自动智能控制系统，德国西门子控制元件，可实现双重精确撒布骨料和沥青。 5、全触摸屏显示，技术参数同步显示。 6、石料撒布采用螺旋布料，撒布更均匀。 7、主要部件采用进口件，提高可靠性。 8、双燃烧器加热，加热速度更快。 9、施工过程，沥青、石料洒布宽度同步调整。 10、施工结束，一键回油、清洗功能，方便快捷。
产 品 配 置 表
形 式：碎石同步 总质量 ：31000Kg
部件 | 型号规格 | 品牌 | 说明 |
比例换向阀 | S-DHZE-151-S3 | Racle | 台湾绪荣 |
电磁换向阀 | S-DHE-0714-X24DC | Racle | 台湾绪荣 |
稳流阀 | S/ER12-S30-0N/ISH10 | eton | 伊顿 |
液压泵 | CBN-F550 | changyuan | 长源液压 |
液压马达 | AKS05-110B | TILORMS | 泰勒姆斯 |
PLC | S7-200 CN | SIEMENS | 西门子 |
CPU | 226CN | SIEMENS | 西门子 |
触摸屏 | MT6103 iP | WEINVIEW | 威纶通 |
沥青泵 | YC500 | Sairong | 浙江赛荣 |
导热油泵 | RY32-32-160 | 兆宏泵业 | 6.5m3/h |
接近开关 | E2B-M12KN08-WZ-C1 | OMRON | 欧姆龙 |
导热油温控仪 | E5AZ | OMRON | 欧姆龙 |
发电机 | TO6800ET | TOMOYO | 日本大泽 三相柴油 |
燃烧器 | OM-2N | Olympia | 日本 |
气动阀门 | DN80 | 瑞克科技 | |
截止阀 | DN25 | 永一集团 | |
料门气缸 | SC32×100 | AIRTAC | 亚德客 |
基础
参数
上装装置 参数 | 沥青罐容量（m3） | 8 | 控制系统 | 全智能型 |
石料箱容积（ m3） | 12 | 喷头个数 | 25 | |
料门个数 | 10 | 撒布宽度（m） | 4 | |
沥青洒布量(L/m2) | 0.3~2.5 | 石料粒度（mm） | 5-20 | |
喷嘴形式 | 气缸喷嘴组合件 | 燃烧器能力（大卡） | 20万（二只） | |
发电机功率 | 5kw三相 |
产品特色：
1、本车型为根据国外客户要求，定制性设计开发。
2、采用华菱汽车底盘，380马力汉马发动机，动力强劲，驾驶舒适。
3、四桥底盘，中间轴距4400，车身总长11米，行走、转弯更灵活。
4、全自动智能控制系统，德国西门子控制元件，可实现双重精确撒布骨料和沥青。
5、全触摸屏显示，技术参数同步显示。
6、石料撒布采用螺旋布料，撒布更均匀。
7、主要部件采用进口件，提高可靠性。
8、双燃烧器加热，加热速度更快。
9、施工过程，沥青、石料洒布宽度同步调整。
10、施工结束，一键回油、清洗功能，方便快捷。
整车型号 | HCQ5310TFC |
底盘型号 | HN1310HB38C3M5J |
发动机型号/功率 | CM6D28.380 50汉马发动机 380马力 |
沥青罐容积m3 | 8 |
石料箱容积m3 | 12 |
洒布宽度m | 4 |
沥青洒布量kg/m2 | 0.3-2.0 |
石料撒布量kg/m2 | 3-15 |
石料撒布方式 | 螺旋布料 |
